Описание
Стабилизатор напряжения Voltron РСН-1500 - это стабилизатор напряжения для работы в однофазных сетях с напряжением 220В. Относиться к релейному типу со ступенчатым способом стабилизации. Запас мощности достаточно для защиты электрооборудование с суммарной активной мощности до 1,5кВт (1500Вт), например: газовые котлы, насосы, компьютеры и др. бытовую технику.
Уникальность стабилизатора Voltron (Вольтрон) РСН-1500 заключается в расширенном диапазоне входного напряжения от 105 до 265В, один из лучших показателях на российском рынке релейных стабилизаторов. Более выносливый при скачках напряжения благодаря улучшенной силовой части. Лучше реагирует на любые изменение сети благодаря высокоскоростному релейному блоку. Имеет многоступенчатую микропроцессорную систему защиты от: перегруза, перегрева трансформатора, повышенного и пониженного напряжения сети. Дополнительно установлена система охлаждения. Подходит для эксплуатации в неотапливаемых помещениях при температуре окружающей среды до -30°С. Удобная цифровая индикация отображающие состояние входной сети и выходное напряжение, питающие защищаемое электрооборудование, а в случае перегруза или короткого замыкания проинформирует соответствующий индикатор "защита". К потребительским преимуществ можно отнести и универсальному корпуса стабилизатора, который можно устанавливать хоть на полу или на стене идущие в комплекте соответствующие крепежные элементы с трафаретом.
Стабилизатор рассчитан на беспрерывное использование в течении всего срока эксплуатации и не требует специального обслуживания.
В нашем интернете магазине Вы можете купить стабилизатор напряжения Voltron PCH-1500 по заводским ценам с доставкой по Москве и Московской области с оплатой при получении.

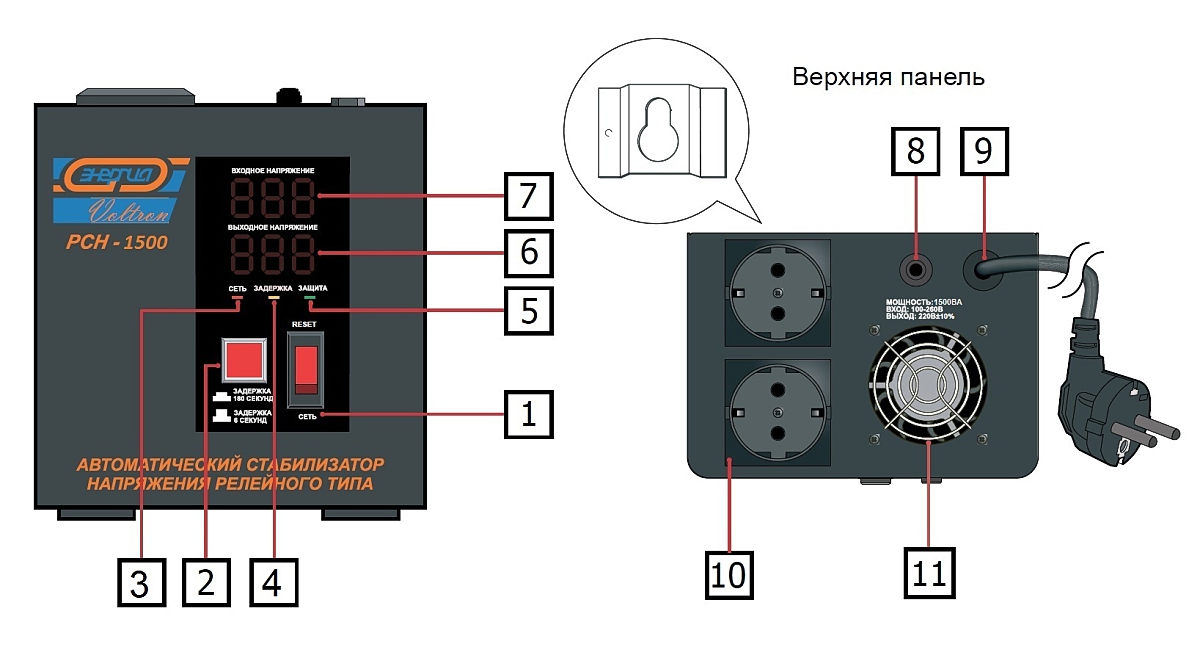

Элементы управления и индикации
Номер позиции | Наименование | Назначение |
---|---|---|
1 | Сетевой выключатель | Включение электропитания стабилизатора. |
2 | Кнопка задержки | Активация функции задержки включения нагрузки в течение 6 секунд или 180 секунд в зависимости от нажатой кнопки. |
3 | Индикатор «СЕТЬ» | Индикация работы стабилизатора. |
4 | Индикатор «ЗАДЕРЖКА» | Индикация задержки включения нагрузки после включения электропитания или устранения причин срабатывания защиты. |
5 | Индикатор «ЗАЩИТА» | Индикация состояния отключения выходной цепи при аномальном входном напряжении или перегреве силового трансформатора. |
6 | Вольтметр выходного напряжения | Индикация величины выходного напряжения, В. |
7 | Вольтметр входного напряжения | Индикация величины входного напряжения, В. |
8 | Автоматический выключатель | Защита от перегрузки. |
9 | Сетевой кабель | Подключение входной цепи. |
10 | Розетка выходной цепи с заземлителем | Подключение электрических потребителей, оснащенных заземлителем на кабеле. |
11 | Вентилятор принудительного охлаждения | Охлаждение внутренних узлов. |
Технические характеристики стабилизатора напряжения Энергия Voltron PCH-1500
Основные характеристики | |
---|---|
Полная мощность | 1.5 кВA |
Активная мощность | от 1000 до 1500 Вт |
Тип входного напряжения | однофазное (220 В) |
Тип стабилизатора | релейный |
Рабочее входное напряжение | 105 В - 265 В |
Предельное входное напряжение | 95 В - 280 В |
Напряжение выхода | 220 ± 10% В |
Частота входного напряжения | 50-60 Гц |
Максимальный ток | 6.8 А |
Скорость коммутации | 10 мс |
КПД | 98% |
Искажение формы выходного сигнала | отсутствует, чистая синусоида |
Функциональность и конструктивные особенности | |
Размещение | универсальное (напольное или настенное) |
Подключение | вилка - входная цепь сети, (2 шт.) розетка (евро) - выходная цепь нагрузки. |
Режим «БАЙПАС» | отсутствует |
Задержка запуска | 6 секунд или 180 секунд |
Отображение информации | цифровая индикация (вольтметр отображающие входное и выходное напряжение) |
Режим работы | непрерывный |
Охлаждение | воздушное, конвекционное и принудительное |
Корпус стабилизатора | металлический |
Класс защиты по ГОСТ 14254-96 | IP 20 (устанавливается в сухом помещение) |
Системы защиты | от повышенного напряжения, от пониженного напряжения, от перегрузки на пониженном напряжении, от перегрева трансформатора, от перегрузки по току, от короткого замыкания. |
Допускаемая длительная перегрузка | 110% (до 7.5 А) |
Относительная влажность | 95% (при температуре +35 °С) |
Уровень шума в момент регулирования | 30 дБ |
Рабочая температура эксплуатации | -30...+40 °С |
Размеры и вес | |
Высота | 230 мм |
Ширина | 165 мм |
Глубина | 115 мм |
Масса | 5 кг |
Производство и гарантия | |
Место производство | Россия, ЭТК Энергия |
Расчётный срок службы | 10 лет |
Гарантия производителя | 1 год |

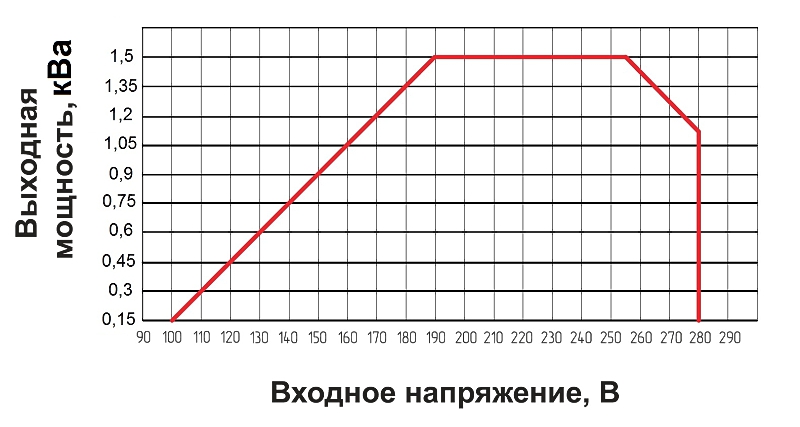

График выходной мощности стабилизатора
Зависимость выходной мощности от входного напряжения сети стабилизатора Энергия Voltron PCH-1500
* Суммарная мощность всех электрооборудование не должно превышать номинальной мощности стабилизатора представленной на графике.Если мощность нагрузки будет превышать согласно зависимости на графике, то сработает защита и стабилизатор отключиться.
