Описание
Стабилизатор напряжения Энергия Hybrid 9000/3 – это 2 поколения гибридных стабилизаторов с выходной мощностью до 9 кВт. Применяется для работы в частных домах или промышленности с низким входным напряжением и возможностью работать с электрооборудованием с напряжением 380В или 220В в зависимости от выбора режима работы.
Уникальность стабилизатора напряжения Энергия Hybrid 9000/3 заключается в использования гибридных технологий, в котором с сочетанием сервоприводом и релейным способом регулирования обеспечивает высокие показатели по качеству выходного напряжения и работоспособность при низком уровне напряжения. Инновационные технологии по производству и намотки трансформатора позволило расширить диапазон входного напряжения до немыслимых 80 Вольт, а низкая погрешность при стабилизации напряжении в 3% и отсутствие помех в сети позволяет подключать технику, которая требовательна к качеству напряжения. Благодаря более продуманной расположение внутренних узлов и дополнительная защита плат от конденсата позволило использовать стабилизатор в неотапливаемых помещениях с температурой воздуха до -20 °C. Уже во 2 поколениях гибридов стали устанавливать новый блок управления, который менее подвержен колебании сети. Одно из отличительной особенность новых гибридов – это наличие двухрежимной работы. Что это такое? Это в зависимости, какое напряжение будет питаться электрооборудования выбирается режим работы стабилизатора либо в однофазное (220В), либо в трехфазное (380В), благодаря наличии на лицевой части корпуса стабилизатора кнопки переключения. Вся информации о работе стабилизатора теперь выводиться на многофункциональные дисплеи, который отображает работу каждой фазы, степень нагрузки, параметры напряжении, наличие ошибок, аварии и другое.
В нашем интернете магазине Вы можете купить стабилизатор напряжения Энергия Hybrid 9000/3 по заводским ценам с бесплатной доставкой по Москве (в Московскую область +20 руб/км) с оплатой при получении.
Элементы управления и индикации
Основные органы управления и индикации стабилизатора Энергия Hybrid 9000/3
| Номер позиции | Наименование | Назначение |
|---|---|---|
| 1 | Кнопка "Задержка" | Активация функции задержки включения нагрузки в течение 6 секунд или 180 секунд в зависимости от нажатой кнопки. |
| 2 | Кнопка "220В/380В" | Позволяет переходить из трехфазной режимы работы в однофазный и, наоборот, в зависимости от нажатой кнопки. |
| 3 | Индикатор "Ошибка" | Информирует о появления нештатной ситуации в работе стабилизатора. |
| 4 | Индикатор "Однофазный режим" | Информирует о переходе стабилизатора на режим стабилизации однофазного напряжения. |
| 5 | Индикатор фаз | Информирует о работе каждой из фаз. |
| 6 | Автоматический выключатель сети | Включение питания входной цепи стабилизатора. Обеспечивает защиту стабилизатора от перегрузки по току и короткого замыкания в цепи. |
| 7 | Атоматический выключатель обходной цепи "Байпас" | Обеспечивает прямое подключение нагрузки (т.е минуя системы стабилизации) к сети. |
| 8 | Защитные предохранители | Обеспечивают защиту фаз («A», «B», «C») от перегрузки при использовании пониженном напряжении. |
| 9 | Клеммная колодка | Подключение внешних входных/выходных цепей и заземляющих кабелей. Располагается под съемной крышкой. |
| 10 | Вентилятор принудительного охлаждения | Позволяет лучше охлаждаться внутренним узлам при значительной нагрузке. |
Технические характеристики стабилизатора напряжения Энергия Hybrid 9000/3
| Основные характеристики | |
|---|---|
| Полная мощность | 9 кВA |
| Активная мощность | от 6300 до 9000 Вт |
| Тип входного напряжения | трехфазное (380 В) |
| Тип стабилизатора | Гибридный (сервопривод + релейный) |
| Рабочее входное напряжение | 173 В - 450 В линейное (100 В - 260 В фазное) |
| Предельное входное напряжение | 140 В - 476 В линейное (80 В - 275 В фазное) |
| Точность выходного напряжения | 380 ± 3% / 220 ± 3% В |
| Частота входного напряжения | 50 - 60 Гц |
| Максимальный фазный ток | 13 А |
| Скорость стабилизации в режиме сервопривода | 20 В/сек |
| КПД | 98% |
| Ток холостого хода | 0.2А (40 Вт) |
| Искажение формы выходного сигнала | отсутствует, чистая синусоида |
| Функциональность и конструктивные особенности | |
| Размещение | напольное |
| Подключение | Клеммная винтовая колодка для подключения входных и выходных проводников цепи |
| Режим «БАЙПАС» | есть |
| Задержка запуска | 6 секунд или 180 секунд |
| Отображение информации | многофункциональный LED дисплей (отображает все режимы работы стабилизатора) |
| Режим работы | непрерывный |
| Охлаждение | воздушное конвекционное/принудительное |
| Корпус стабилизатора | металлический |
| Класс защиты по ГОСТ 14254-96 | IP 20 (устанавливается в сухом помещение) |
| Системы защиты | от повышенного напряжения, от пониженного напряжения, от перегрева трансформатора, от перегрузки по току, от короткого замыкания, от перекоса и пропадания фаз. |
| Допускаемая кратковременная перегрузка | 150% (до 20 А) |
| Относительная влажность | 95% (при температуре +35 °С) |
| Уровень шума в момент регулирования | 30 дБ |
| Рабочая температура эксплуатации | -20...+40 °С |
| Размеры и вес | |
| Высота | 380 мм |
| Ширина | 230 мм |
| Глубина | 545 мм |
| Масса | 39 кг |
| Производство и гарантия | |
| Место производство | Россия, ЭТК Энергия |
| Расчётный срок службы | 10 лет |
| Гарантия производителя | 12 месяцев |

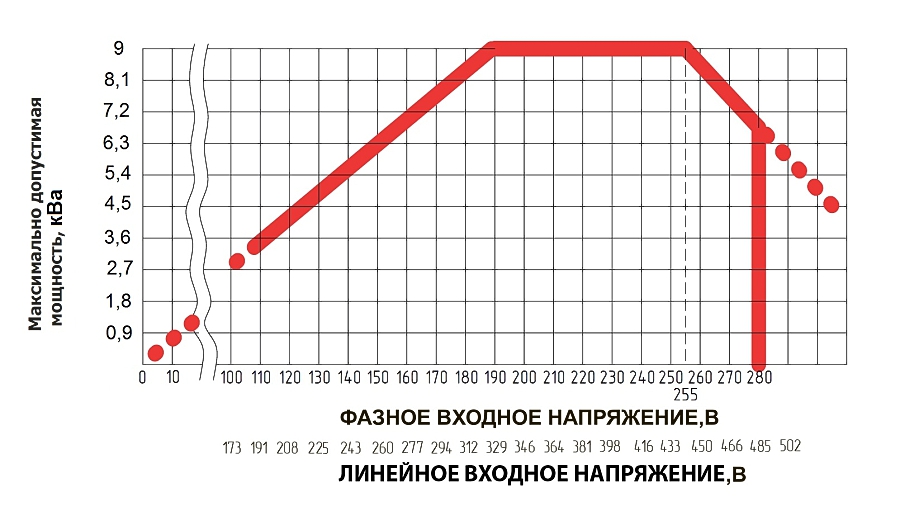

График выходной мощности стабилизатора
Зависимость выходной мощности от входного напряжения сети стабилизатора Энергия Hybrid 9000/3
* Суммарная мощность всех электрооборудование не должно превышать номинальной мощности стабилизатора представленной на графике.Если мощность нагрузки будет превышать согласно зависимости на графике, то сработает защита и стабилизатор отключиться.
